Audison AF M5.11 bit

Описание

5-КАНАЛЬНЫЙ УСИЛИТЕЛЬ С DSP - 1200W

АУДИОФИЛЬСКИЙ ЗВУК, КОТОРЫЙ ВЫ ОЖИДАЕТЕ ОТ AUDISON
AF M5.11 bit может похвастаться пятью высококачественными усиленными каналами мощностью 100 Вт x 4 + 400 Вт при 4Ω*, 150 Вт x 4 + 600 Вт при 2Ω* с аудиофильским звуком последнего поколения технологии Audison D-Class. Более высокие частоты переключения, более крутая фильтрация и компоненты с более высоким допуском обеспечивают звук, превосходящий ожидания класса D - в удивительно компактном корпусе! Это сочетается с встроенным DSP, работающим на частоте 24 бита / 96 кГц, расширяя аудиополосу до 40 кГц и получая желанный сертификат высокого разрешения. Соединение пар каналов дает мощность 200 Вт x 2 + 400 Вт при 4 Ом*, гарантируя гибкую и мощную производительность. Поддержка функции абсолютной громкости Audison B-con гарантирует максимальную разрядность даже при беспроводном подключении!

* Выходная непрерывная мощность (среднеквадратичное значение) при 14,4 В постоянного тока, 1% THD, все каналы управляются.

ВОЗМОЖНОСТИ НАСТРОЙКИ НОВОГО ПОКОЛЕНИЯ ДЛЯ МАКСИМАЛЬНОГО КОНТРОЛЯ
Совершенно новое программное обеспечение Audison для ПК bit Drive позволяет анализировать, маршрутизировать и корректировать сигнал совершенно новыми способами - теперь вы можете измерять, микшировать и, наконец, настраивать звук с помощью одного мощного инструмента! Новый графический пользовательский интерфейс упрощает все элементы управления и функции, интегрируя акустические измерения и обеспечивая эффективную настройку и отличный звук! Acoustic RTA интегрирован в график эквалайзера и совместим с вашим USB-микрофоном или звуковой картой. Функция окончательного эквалайзера обеспечивает окончательное выравнивание без ущерба для тонких соотношений левых и правых частот. Шесть обработанных выходов предусилителя являются дополнением к восьми усиленным каналам, что позволяет секции DSP Forza легко управлять более крупной системой.

РАСШИРЕННЫЕ ВОЗМОЖНОСТИ ИНТЕГРАЦИИ С OEM-ПРОИЗВОДИТЕЛЯМИ
Восемь аналоговых входов Forza, а также оптический цифровой вход Toslink поддерживают подключение к Интернету даже в самых сложных системах OEM. Если требуется больше аналоговых входов, дополнительная плата расширения F4IN добавляет четыре дополнительных аналоговых входных канала! Если требуется коаксиальный SPDIF или второй вход Toslink SPDIF, можно использовать дополнительную плату расширения F2O. К классическому процессу де-эквалайзера Audison присоединяются функции tea-Time и tea-Phase, позволяющие восстанавливать звук практически в каждой системе OEM. Анализ электрического сигнала обеспечивает надлежащую интеграцию и коррекцию для каждого входного и выходного канала. Встроенная технология universal speaker simulation technology (USS) обеспечивает максимальную совместимость с любым источником OEM-производителя без отключения звука или нестабильности.

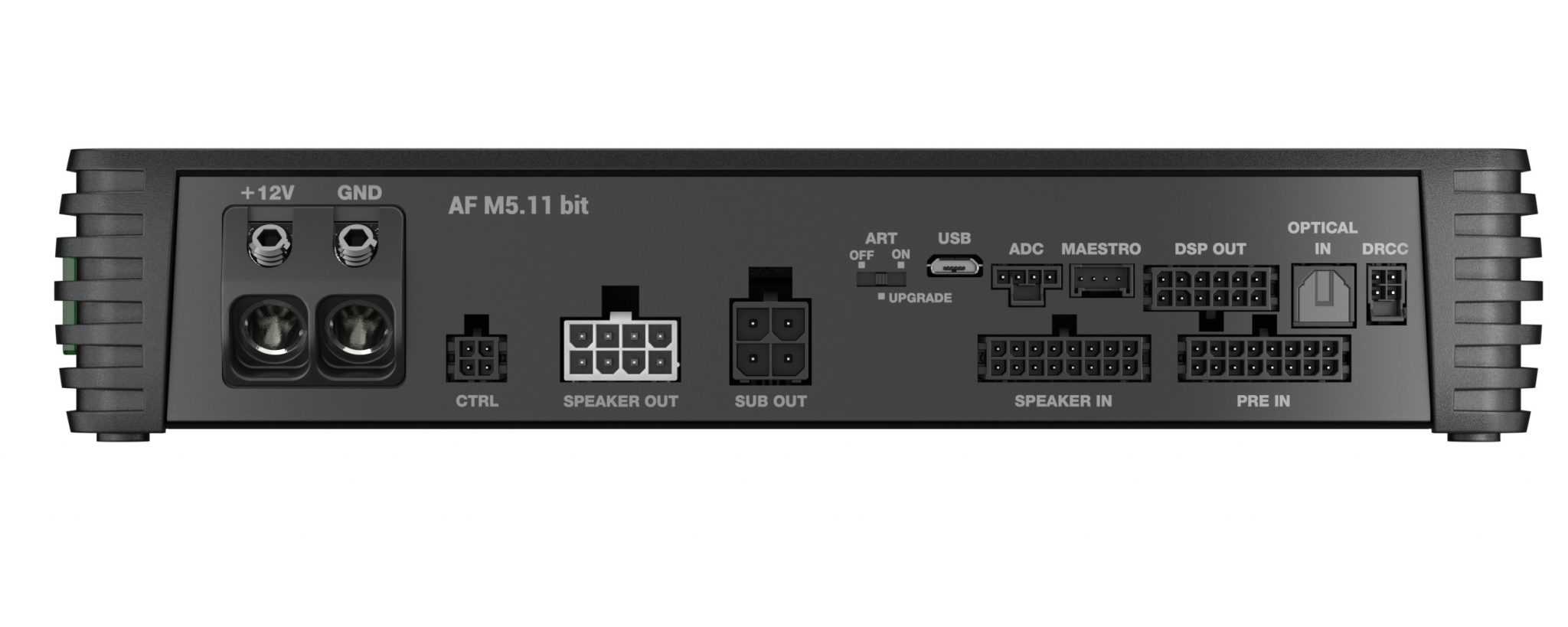

Бит AF M5.11 включает в себя набор из шести высококачественных кабелей, снабженных защитной печатной лентой, размещенной перед разъемами Molex для повышения устойчивости к скручиванию.:

Предварительный вход с соединением 8 стерео RCA для вторичных источников с выходами ПРЕДВАРИТЕЛЬНОГО выхода
Вход для громкоговорителей с 8 парами маркированных кабелей для OEM-источников с высокоуровневыми выходами
Выход для громкоговорителей с 4 маркированными кабелями для подключения усилителя к громкоговорителям
Сабвуфер с 2 кабелями с маркировкой для подключения усилителя к одному или двум сабвуферам
Dsp-выход с 6 маркированными кабелями для подключения усилителя к одному или нескольким вспомогательным усилителям
Кабель управления Forza с 2 проводами для дистанционного включения и дистанционного отключения питания, а также 2 провода для функций, программируемых с помощью программного обеспечения bitDrive.
Показывать Меньше

Технические характеристики
источник питания
Номинальное напряжение питания / предохранитель: 11 ÷ 15 В постоянного тока / 2 x 30A
Импульсное рабочее напряжение: 6,5 ÷ 17,5 В постоянного тока
Ток холостого хода: 1,5 А
Потребляемый ток в режиме ожидания: 1,5 мА
Потребление при 14,4 В постоянного тока, Минимальное сопротивление нагрузки (Максимальная музыкальная мощность): 53.4 И
Пульт ДИСТАНЦИОННОГО УПРАВЛЕНИЯ В: 4 ÷15 В постоянного тока (1 мА)
Удаленный ВЫХОД: 6,5 ÷15 В постоянного тока (150 мА)
ART – Автоматическое дистанционное включение / выключение с помощью встроенного динамика
1,5 В постоянного тока
КПД при номинальной мощности (RMS) при 14,4 В постоянного тока, 1% THD, 4 ОМ, Все каналы: 80.5%

КАСКАД УСИЛИТЕЛЯ
Искажения – THD+N при 1 кГц, 4 ОМ, Номинальная мощность 70%: 0.02%
Коэффициент демпфирования при 100 кГц, 4 ОМ, 2 подканала VRMS): Сто сорок
Коэффициент демпфирования при 1 кГц, 4 ОМ, 2 VRMS: Сто сорок
Полоса пропускания @ -3 дБ: 10 Гц ÷ 42 кГц
Соотношение Сигнал/Шум (взвешенный вход при 1 В, Номинальная мощность) Главный вход: 98 дБА
Отношение сигнал/шум (взвешенный при Номинальной мощности) Оптический вход: 105 дБА
Минимальное сопротивление нагрузки:
5Ch: 2Ω
3Ch: 4Ω + 4Ω + 2Ω
Выходная непрерывная мощность (среднеквадратичное значение) при 14,4 В постоянного тока, 1% THD:
• 5 Каналов при 4 Ом: 100 Вт x 4 + 400 Вт x 1
• 5 Каналов при 2 Ом: 150 Вт x 4 + 600 Вт x 1
• 3 D (мост 1/2; 3/4) при 4 Ом: 300 Вт x 2 + 400 Вт x 1
• 3 D (мост 1/2; 3/4) при 4Ω / 2Ω: 300 Вт x 2 + 600 Вт x 1

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ CEA
Выходная мощность при 4 Ом, 1% THD+N, 14,4 В: 85 Вт x 4 + 340 Вт x 1
Коэффициент SN (см. мощность 1 Вт): 78 дБ

ВВОДИМЫЕ/ВЫВОДИМЫЕ РЕСУРСЫ
Предварительный ввод (8 Ch):
0,6 ÷ 6 VRMS (15 Ком Имп.)
Встроенный динамик (8 каналов + дополнительные 4 канала с дополнительной платой F4IN): 2,2 ÷ 22 VRMS (5 Ом Имп.)
Цифровой В: 1 x Оптический S/PDIF; Макс 192 кГц / 24 бита + 1 x Оптический / коаксиальный S /PDIF с дополнительной картой F2O
Предварительный вывод DSP (2 канала): 5 В RMS

ЦИФРОВОЙ СИГНАЛЬНЫЙ ПРОЦЕССОР
Аудио DSP и конвертеры:
Аналоговые устройства ADAU1467 автомобильный квалифицированный аудиопроцессор.Обработка при частоте 96 кГц.
Аналоговые устройства 3 x ADAU1978 (4 канала) и ADAU1966A (16 каналов) A/D и D/A преобразователи (24 бит/192 кГц), обеспечивающие очень высокий уровень производительности

Тип фильтра:
Полный / Высокочастотный / Низкочастотный / Полосовой
Режим фильтрации и наклон: Линквиц-Райли @ 24/12/36/48 дБ/окт.
Баттерворт при 6/12/18/24/30/36/42/48 дБ/окт.
Бессель при 6/12/18/24/30/36/42/48 дБ/окт.
Чебышев @ 6/12/18/24/30/36/42/48 дБ/окт.
QLP при 6 дБ/окт.

Частота кроссовера: 20 Гц ÷ 20 кГц
Управление фазой: 0° / 180°, сквозные фильтры
Эквалайзер аналогового входа (20 Гц ÷ 20 кГц): 12 Биквадрат + Задержка
Выходной Эквалайзер: Параметрический/Графический Биквадрат: 15 полюсов, 20 Гц ÷ 20 кГц
Аудиомонитор ввода и вывода в режиме реального времени: RTA
Расстояние выравнивания по времени: 0 ÷ 510 см / 0 ÷ 200,8 дюйма
Задержка выравнивания по времени: 0 ÷ 15 мс

УПРАВЛЯЮЩИЕ СОЕДИНЕНИЯ
Порт Audison DRCC: Вход для дистанционного управления DRCC (опция)
Порт АЦП Audison: Управляйте другими устройствами Audison, поддерживающими этот стандарт
Управление 1 провод: Настраиваемые функции (активировано + 12 В)
Управление 2 проводное: Настраиваемые функции (активировано + 12 В)

ОБЩИЕ ТРЕБОВАНИЯ
Подключения к ПК: Micro USB 1.1 / 2.0 / 3.0 Совместимый
Требования к программному обеспечению/ПК: Windows 10, Windows 11 (минимальное разрешение 1024 x 768
Диапазон рабочих температур окружающей среды: От 0 °C до 55 °C (от 32 °F до 131 °F)
РАЗМЕР / ВЕС Максимальный размер Ш x В x Г (мм / дюйм): 240 x 47 x 156 / 9,44 x 1,85 x 6,14
Вес (кг/фунт): 2.04 / 4.49
