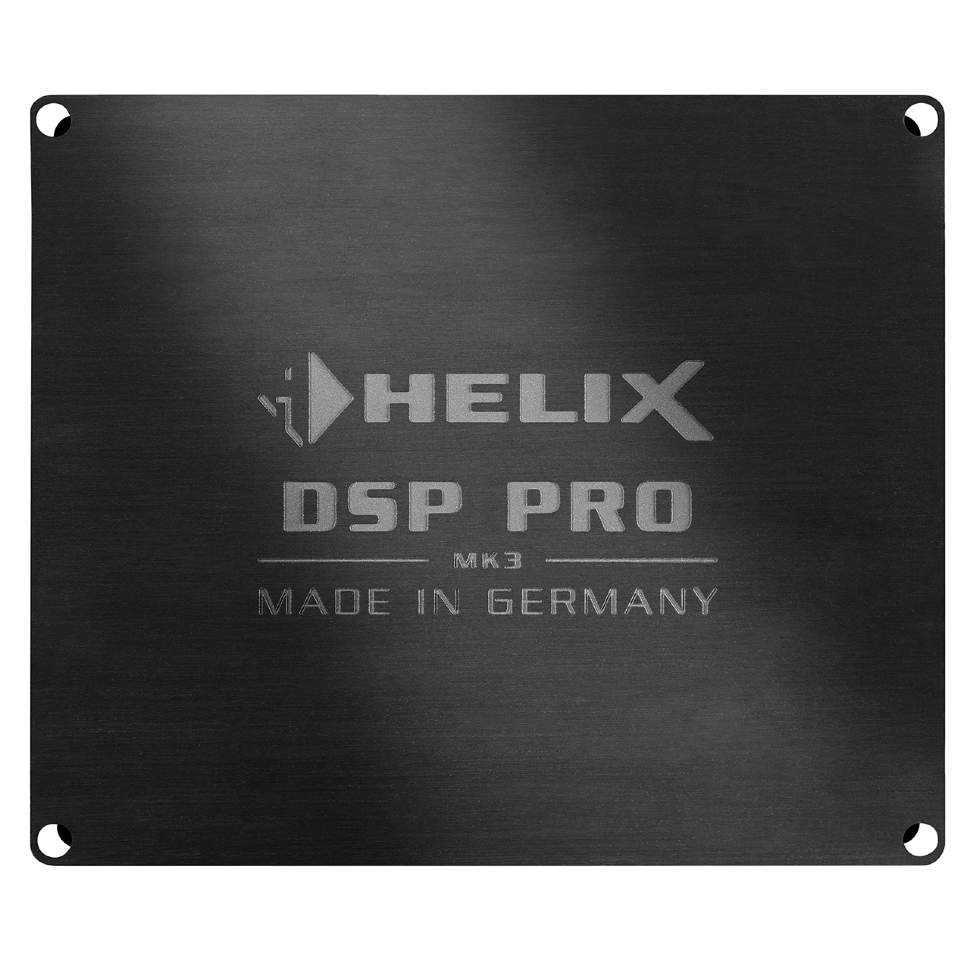

Helix DSP PRO MK3

Описание

Следующий эволюционный этап DSP PRO

Знакомый взгляд с (r)эволюцией внутри. Преемник DSP PRO поставляется в известном, элегантном дизайне HELIX, но оснащен новейшими технологиями: непревзойденное качество звука в высоком разрешении благодаря вдвое большей вычислительной мощности по сравнению с его предшественником, ACO Platform для расширенного набора функций, а также VCP (Virtual Channel Processing) для легкой настройки очень сложных звуковых систем. Кроме того, есть пересмотренные высокоуровневые входы с трехступенчатой регулировкой входной чувствительности и расширенным диапазоном напряжения до макс. 32 В, а также наш чрезвычайно компактный и прочный порт Smart Control. Одно можно сказать наверняка: благодаря наличию всех этих современных технологий, DSP PRO MK3, без сомнения, принадлежит к списку сигнальных процессоров A.

Современные технологии и мощность TwinDSP для непревзойденного качества звука в высоком разрешении

DSP PRO MK3 оснащен двумя самыми мощными 64-битными процессорами аудиосигналов от Analog Devices. Невероятная вычислительная мощность в 2,4 миллиарда операций MAC в секунду в сочетании с высокой частотой дискретизации 96 кГц (что приводит к полосе пропускания звука более 40 кГц) и преобразователями сигналов A/D/A AKM Velvet Sound обеспечивают выдающийся звук в высоком разрешении.

ACO – передовая 32-разрядная платформа сопроцессора

DSP PRO MK3 теперь оснащен нашей фирменной 32-битной платформой ACO, которая не только сверхбыстро берет на себя все задачи управления, но и обрабатывает кучу звуковых функций: Теперь реализованы фантастические звуковые эффекты, такие как Augmented Bass Processing или Real Center, а также разделенный по каналам входной эквалайзер, включая Input Signal Analyzer (ISA) для легкого анализа и компенсации входных сигналов оригинальных радиостанций, которые уже включают в себя настройку звука с завода.

Все, что вам нужно для оптимального подключения

Благодаря широкому диапазону входов и выходов (8 x high level, 8 x RCA, 1 x optical, 1 x coaxial, 1 x HEC slot & 10 x line output), DSP PRO MK3 предлагает все для легкой адаптации к существующим заводским радиостанциям или многоканальным звуковым системам OE. Кроме того, расширенный диапазон напряжений позволяет комбинировать практически с любым мыслимым аналоговым источником сигнала, даже с мощными оригинальными усилителями.

DSP PC-Tool 5 feat. TuneEQ – Мощные функции для непревзойденного звучания

Конечно, HELIX DSP PRO MK3 можно легко настроить с помощью нашего нового, профессионального и исключительно интуитивно понятного DSP PC-Tool 5. Хорошо известные, многочисленные варианты настройки с их обширными функциями обработки звука не оставляют желать лучшего и гарантируют чрезвычайно точную настройку звука даже в самых сложных условиях. А благодаря новой, фирменной функции TuneEQ для автоматической коррекции частотной характеристики, вы также экономите много времени при оптимизации звука.
Функции

TwinDSP Power – два чрезвычайно мощных аудио DSP с фиксированной точкой с 64-битным разрешением и 2,4 миллиардами операций MAC в секунду
Современные 32-разрядные преобразователи сигналов AD и DA от AKM
ACO – Расширенная 32-разрядная платформа CoProcessor для расширенного набора функций
ISA (Input Signal Analyzer) и InputEQ для удобного анализа и компенсации входных сигналов
Фирменная функция TuneEQ для автоматической настройки выходных эквалайзеров
SFX (DSP Sound Effects) – Дополненная обработка басов, RealCenter & Co.
VCP (Virtual Channel Processing) обеспечивает еще более гибкую конфигурацию для очень сложных звуковых систем
Слот HEC для системных дополнений, таких как Потоковая передача звука Bluetooth HD, Потоковая передача аудио высокого разрешения через USB и т. Д.®
Интеллектуальный 8-канальный высокоуровневый вход с схемой ADEP.3
Возможность запуска-остановки напряжения питания до 6 В
Переключатель «Наземный подъем» для предотвращения заземления
Разделенная пара каналов, трехступенчатая регулировка входной чувствительности (на высоком уровне до макс. 32 В, RCA / Cinch до макс. 4 В)
Компактный, перспективный порт SCP (Smart Control Port) для подключения пультов дистанционного управления и аксессуаров
Выравнивание по времени с задержкой до 20 мс на канал, дополнительно обратное выравнивание времени для внутрифазного суммирования входов
Свободно определяемая маршрутизация сигнала с отдельными матрицами для линий, SPDIF и HEC/AUX

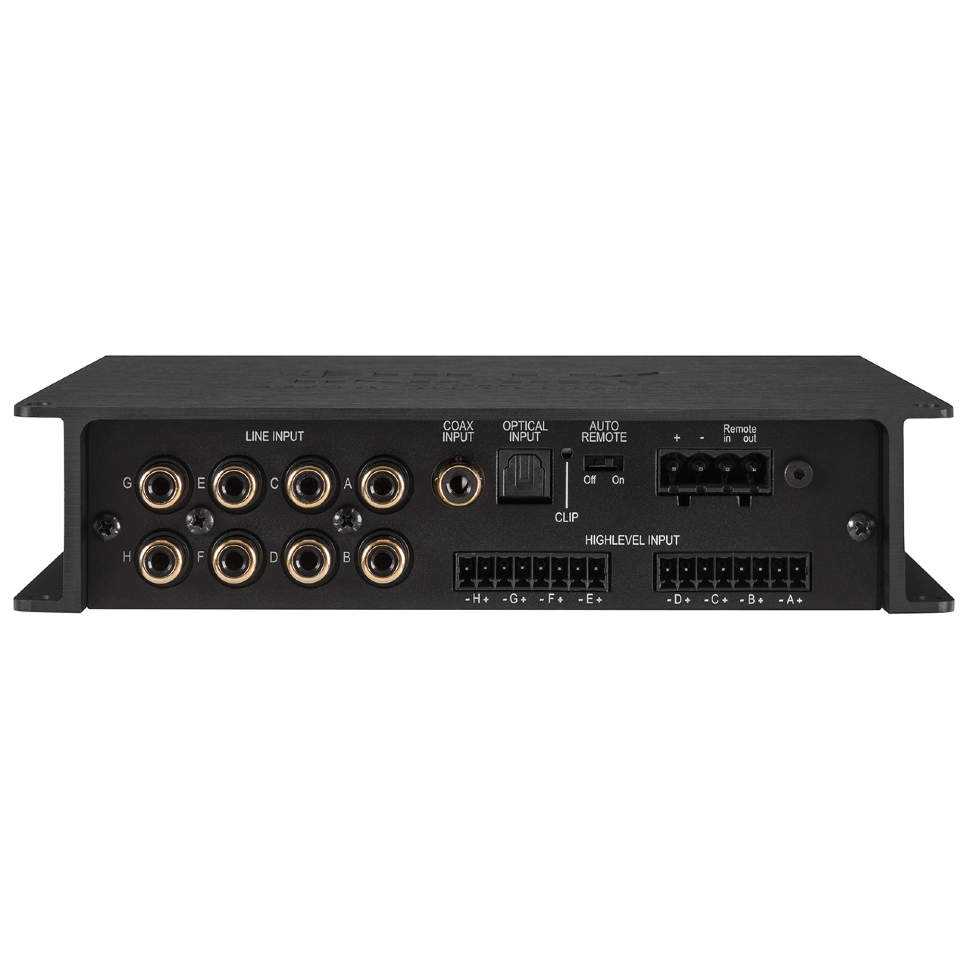

Входы: 8 x RCA/Cinch, 8 x Highlevel, 1 x оптический SPDIF и 1 x коаксиальный SPDIF

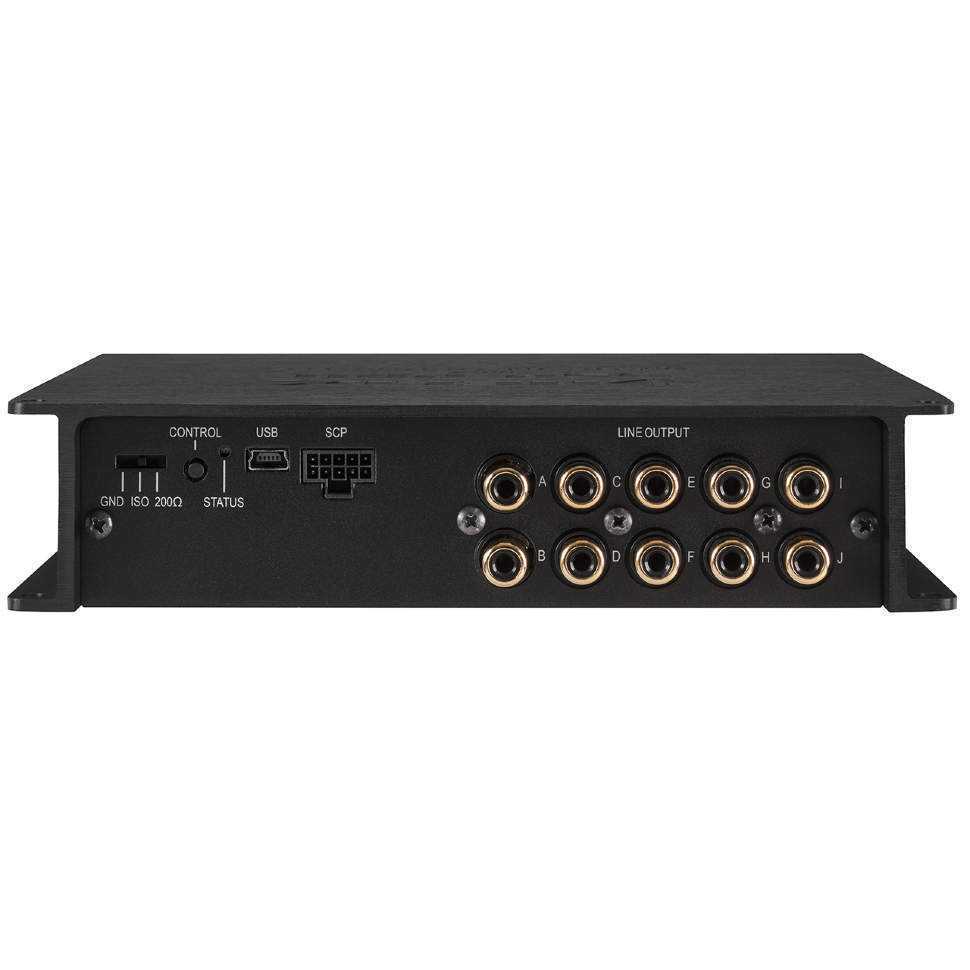

Выходы: 10 x RCA/Cinch с максимальным выходным напряжением 8 В
Простая настройка с помощью интуитивно понятного программного обеспечения DSP PC-Tool 5

Отличительные особенности:

ТвинДСП Питание

DSP PRO MK3 содержит два самых мощных 64-битных процессора звуковых сигналов от Analog Devices с выдающейся общей вычислительной мощностью 2,4 миллиарда операций MAC в секунду.
Концепция TwinDSP Power делает возможными двенадцать отдельно обработанных каналов и многочисленные новые звуковые функции в сочетании с расширенной частотой дискретизации 96 кГц (что приводит к полосе пропускания звука более 40 кГц).

ACO – Усовершенствованный 32-битный сопроцессор

HELIX DSP PRO MK3 включает в себя необычайно мощный 32-битный сопроцессор последнего поколения. Это не только берет на себя все задачи управления сверхбыстрым, но и молниеносно переключается между десятью возможными звуковыми настройками. Но ACO предлагает гораздо больше - помимо разделенного по каналам входного эквалайзера, включая анализатор входных сигналов (ISA) для легкого анализа и компенсации входных сигналов оригинальных радиостанций и фантастических звуковых эффектов, таких как Augmented Bass Processing или RealCenter, теперь есть революционная функция TuneEQ для автоматической настройки выходных эквалайзеров.
Еще одним существенным преимуществом является интегрированный, собственный загрузчик CoProcessor. Это позволяет модернизировать программное обеспечение всех компонентов DSP с целью настройки схемы ADEP.3, управляемой микроконтроллером, например, при будущих модификациях / изменениях в диагностической системе заводских радиостанций или если устройство будет расширено дополнительными интерфейсами.

Интеллектуальный высокоуровневый вход ADEP.3

Современные, установленные на заводе автомобильные радиоприемники включают в себя сложные возможности диагностики подключенных динамиков. В частности, автомобильное радиоприемники последнего поколения оснащены дополнительными функциями мониторинга, так что сообщения о сбоях и потере определенных функций (например, функции фейдера) довольно часто появляются, если сигнальный процессор будет подключен - но не с DSP PRO MK3.
Новая схема ADEP.3 (Advanced Diagnostics Error Protection, 3-е поколение) позволяет избежать всех этих проблем без необходимости загрузки выходов динамиков оригинального радиоприемника во время больших громкостей.

Возможность запуска-остановки

Коммутируемый источник питания HELIX DSP PRO MK3 обеспечивает постоянное внутреннее напряжение питания, даже если напряжение батареи падает до 6 Вольт во время кривошипа двигателя.

Режим энергосбережения

Режим энергосбережения включен в базовую настройку. Это позволяет значительно снизить энергопотребление усилителей, подключенных к HELIX DSP PRO MK3 при отсутствии входного сигнала более 60 секунд. Обратите внимание, что во многих современных автомобилях с «CAN» или любыми другими внутренними шинными конструкциями может случиться так, что радио остается «невидимо» включенным до 45 мин. даже после блокировки и выхода из автомобиля! Как только «Режим энергосбережения» активен, удаленный выход и, следовательно, подключенные усилители будут выключены. HELIX DSP PRO MK3 повторно активирует удаленный выход в течение секунды при подаче музыкального сигнала. Можно либо изменить время отключения 60 сек., либо полностью отключить «Режим энергосбережения» с помощью программного обеспечения DSP PC-Tool.

Автоматическое цифровое обнаружение сигналов

Переключение с аналогового входа на один из цифровых входов осуществляется автоматически, как только сигнал обнаруживается на оптическом или коаксиальном входе. Эта функция может быть отключена в программном обеспечении DSP PC-Tool. Кроме того, вы можете использовать дополнительный пульт дистанционного управления для ручного переключения между аналоговыми и цифровыми входами.



Заметка: Тем Блютуз® Словесные знаки и логотипы являются зарегистрированными товарными знаками, принадлежащими Bluetooth SIG, Inc., и любое использование таких знаков компанией Audiotec Fischer GmbH осуществляется по лицензии. Другие товарные знаки и фирменные наименования принадлежат их соответствующим владельцам..
Возможности DSP

TuneEQ

TuneEQ - это чрезвычайно гибкая и особенно простая в использовании функция для автоматической коррекции частотной характеристики. Одного измерения на аудиоканал или пару каналов с подходящим измерительным микрофоном (например, нашим MTK1) достаточно для того, чтобы TuneEQ мог независимо и точно настроить эквалайзеры на желаемую опорную кривую. TuneEQ использует полный набор функций параметрического эквалайзера, включая центральную частоту, Q-фактор и регулировку усиления. А поскольку очень сложные арифметические операции, необходимые для этого, работают в фоновом режиме, вы также экономите много времени при оптимизации звука с помощью TuneEQ.

РеалЦентр

Функция «RealCenter» - это алгоритм, разработанный Audiotec Fischer, который подчеркивает музыкальную информацию, которая присутствует как в левом, так и в правом переднем канале для создания уникального центрального сигнала. В отличие от распространенных процедур, при которых суммируются только каналы, интенсивность центрального сигнала также динамически контролируется стереофоническим информационным содержанием левого и правого канала.
Звучит сложно, но этот эффект удивителен: это означает, что если только левый или правый канал подает звуковой сигнал, центральный канал не будет воспроизводить сигнал. В случае распространенных алгоритмов уровень громкости центрального канала уменьшается только на 6 дБ (= половинный уровень громкости). «RealCenter» от Audiotec Fischer позволяет создать уникальную, расширенную постановку звука как для водителя, так и для второго водителя одновременно! Поэтому недостатки обычного центрального канала, такого как навязчивая, маленькая звуковая сцена, ушли в прошлое.

Расширенная обработка басов

Запатентованная Audiotec Fischer «Augmented Bass Processing», состоящая из двух революционных звуковых функций «Dynamic Bass Enhancement» и «SubXpander», была специально разработана для значительного улучшения воспроизведения басов сабвуферов.
«Dynamic Bass Enhancement» гениально сочетает в себе максимальный глубокий бас и высочайшее звуковое давление — независимо от музыкального стиля или управления тоном в головном устройстве. В зависимости от входного сигнала «Динамическое усиление басов» получает более низкий частотный диапазон и изменяет частоту среза дозвукового фильтра. Результатом является значительно более мощный и глубокий басовый отклик на низких и средних уровнях громкости без риска перегрузки сабвуфера ни механически, ни электрически при высоких уровнях громкости. Просто завораживает, какое басовое исполнение вдруг стало возможным.
Если вы хотите еще более низкое и «темное» воспроизведение баса, «SubXpander» может быть дополнительно активирован. Поэтому субгармонические тона добавляются к фундаментальным тонам в диапазоне частот от 50 до 100 Гц.
Технические характеристики

Входы    8 х RCA / Cinch
8 х высокоуровневый вход
динамика 1 х оптический SPDIF (12 - 96 кГц)
1 х коаксиальный SPDIF (12 - 192 кГц)
1 х пульт дистанционного входа
Входная чувствительность    RCA / Cinch 2 / 3 / 4 Вольт
Высокого уровня 4 / 7 / 11 или 12 / 22 / 32 Вольт
Выходы    10 х RCA / Cinch
1 х пульт дистанционного выхода
Выходное напряжение    8 Вольт
Частотная характеристика    10 Гц - 44 000 Гц
Разрешение DSP    64 бит
Мощность DSP    2 x 295 МГц (2,4 миллиарда операций MAC/с)
Частота дискретизации    96 кГц
Тип ЦСП    2 x Процессор аудиосигналов
Преобразователи сигналов    A / D: AKM Бархатный звук 32 бит
D / A: AKM Бархатный звук 32 бит
Цифровой вход отношения сигнал/шум    116 дБ (взвешенный по шкале А)
Аналоговый вход отношения сигнал/шум    111 дБ (взвешенный по шкале А)
Цифровой вход с суммарными гармоническими искажениями (THD+N)    < 0.0005 %
Аналоговый вход с суммарными гармоническими искажениями (THD+N)    < 0.001 %
Цифровой вход с искажением мгновенных сообщений (IMD)    < 0.002 %
Аналоговый вход с искажением мгновенных сообщений (IMD)    < 0.004 %
Переходный разговор    > 90 дБ
Рабочее напряжение    9,6 - 18 В (макс. 5 сек. до 6 Вольт)
Номинальная мощность    DC 12 В ⎓ 3 A макс.
Потребляемый ток    650 мА
Макс. удаленный выходной ток    500 мА
Дополнительные возможности    Разъем HEC, переключатель наземного подъема, порт smart control, 32-разрядный сопроцессор, схема ADEP.3, автоматический выносной переключатель
Размеры (В x Ш x Г)    40 х 177 х 150 мм /
1,58 х 6,97 х 5,91 "
Объем поставки

1 х сигнальный процессор HELIX DSP PRO MK3
1 х управление входом в SCP адаптер
1 х USB кабель
1 х Монтажный материал
1 х Руководство по эксплуатации
